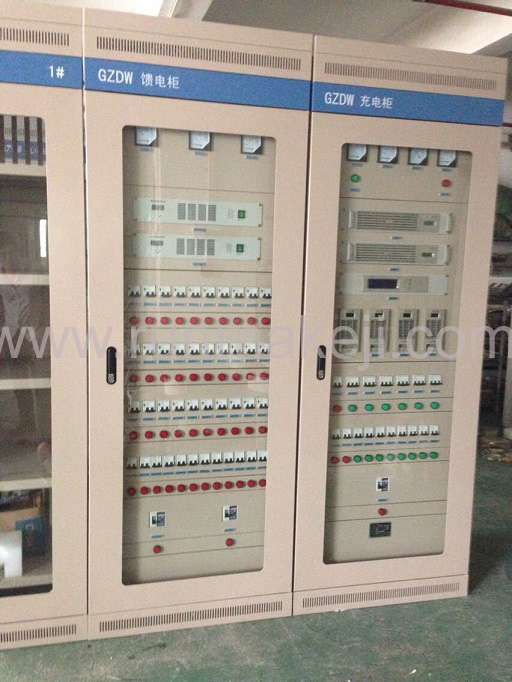

直流屏
RM-GZDW系列高頻開關直流電源系統是我公司專為中小容量系統而設計；適合中小型開關站、中小型用戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓硅鏈、配電單元和電池安裝單元構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，系統監控和電池智能化管理功能完善，具有與自動化系統連接的四遙接口，提供RS232和RS485兩種通訊選擇，提供MODBUS、CDT、RTU通訊規約。
1．系統功能特點
● 適合構成100AH/220V、200AH/110V以下系統；尤其適合開閉所、小型用戶站；
● 采用模塊式結構，系統由交流配電、直流饋電、整流模塊、降壓?jiǎn)卧⒈O(jiān)控單元、電池單元及閃光裝置等組成，更換方便；
● 模塊、監控單元和降壓?jiǎn)卧捎脦щ姛岵灏谓Y(jié)構，安裝、維護方便快捷；
● 可安裝3個5.0A/220V、7.0A/220V或10A/110V整流模塊；
● 監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；
● 監控單元具有對電池自動管理的功能；
● 提供RS232/RS485通訊接口，提供MODBUS、RTU、CDT通訊規約選擇，可與電站自動化系統連接；
● 監控器實現三相交流電壓、電池電壓、控母電壓、控母電流、電池充放電電流、單體電池電壓、模塊狀態檢測；無需外接線和外接傳感器；
● 2路交流輸入互鎖,自動投切,饋電輸出回路用戶可選。
2．系統技術指標
● 交流輸入電壓：380V±15%，三相四線制
● 電網頻率：50Hz±10%
● 功率因數：≥0.9
● 輸出電壓范圍：90V-140V連續可調（110V系統）
180V-280V連續可調（220V系統）
● 輸出電流：21AMAX（220V），30AMAX（110V）
● 穩壓精度：≤±0.5%
● 穩流精度：≤±0.5%
● 紋波系數：≤±0.1%
● 均流不平衡度：≤±5%
● 效率：≥90%
● 輸出過壓保護：280V±2V（220V），140V±2V（110V）
● 絕緣電阻：≥10MΩ
● 絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧、無閃絡。
● 工作環境相對濕度：≤90%
● 工作環境溫度：-5℃~+45℃
● 可聞噪音：≤55dB
● 外形尺寸：2260（高）×800（寬）×600（深）
3．系統型號定義及配置

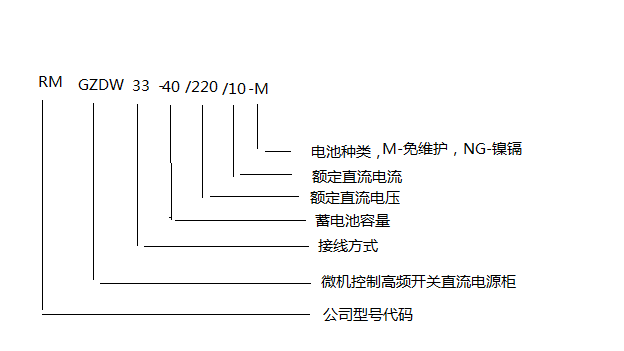

3.1系統型號定義
3.2系統配置說明
系統采用模塊化結構,可根據用戶要求靈活配置,輸出電壓有2種規格:220V，110V,可輸入2路交流,自動切換。一體柜系統最大配置一個監控加三個整流模塊。蓄電池組安放在機柜下部,最多可配置18只40AH/12V蓄電池。
4．系統電氣原理框圖
圖1 小系統原理圖
注：1、圖中FL1、FL2分別是用于檢測控母和電池回路電流的分流器
2、虛線框內為系統已提供的器件，虛線框外圍需外配的器件
5．系統結構及安裝
5．1系統外形尺寸
圖2 系統外觀尺寸圖 圖3 機柜底座安裝尺寸圖
5．2系統安裝
1． 高頻開關直流電源柜的外形尺寸為：2260×800×600（高×寬×深），機柜前門采用鋼化玻璃門，后門采用鋼結構對開門。安裝人員應依工程設計圖，在確保便于維護和足夠的行人通道等前提下，合理規劃安裝位置。
2． 確定地腳安裝孔位
如圖確定孔位，用記號筆劃出安裝孔位置，再用沖擊鉆鉆孔。
3． 開預留孔
底座上固定孔徑為ø15mm，采用的膨脹螺桿規格為ø8×80mm，所以鉆頭應選用ø8，沖孔深應達到60 mm以上。另外，孔位與地面垂直防止偏心。
